附註:這是 CUES 與其他產品的主要差異摘要。如需完整的詳細資訊,請參閱經銷商手冊、相容性表、產品陣容表和爆炸圖。

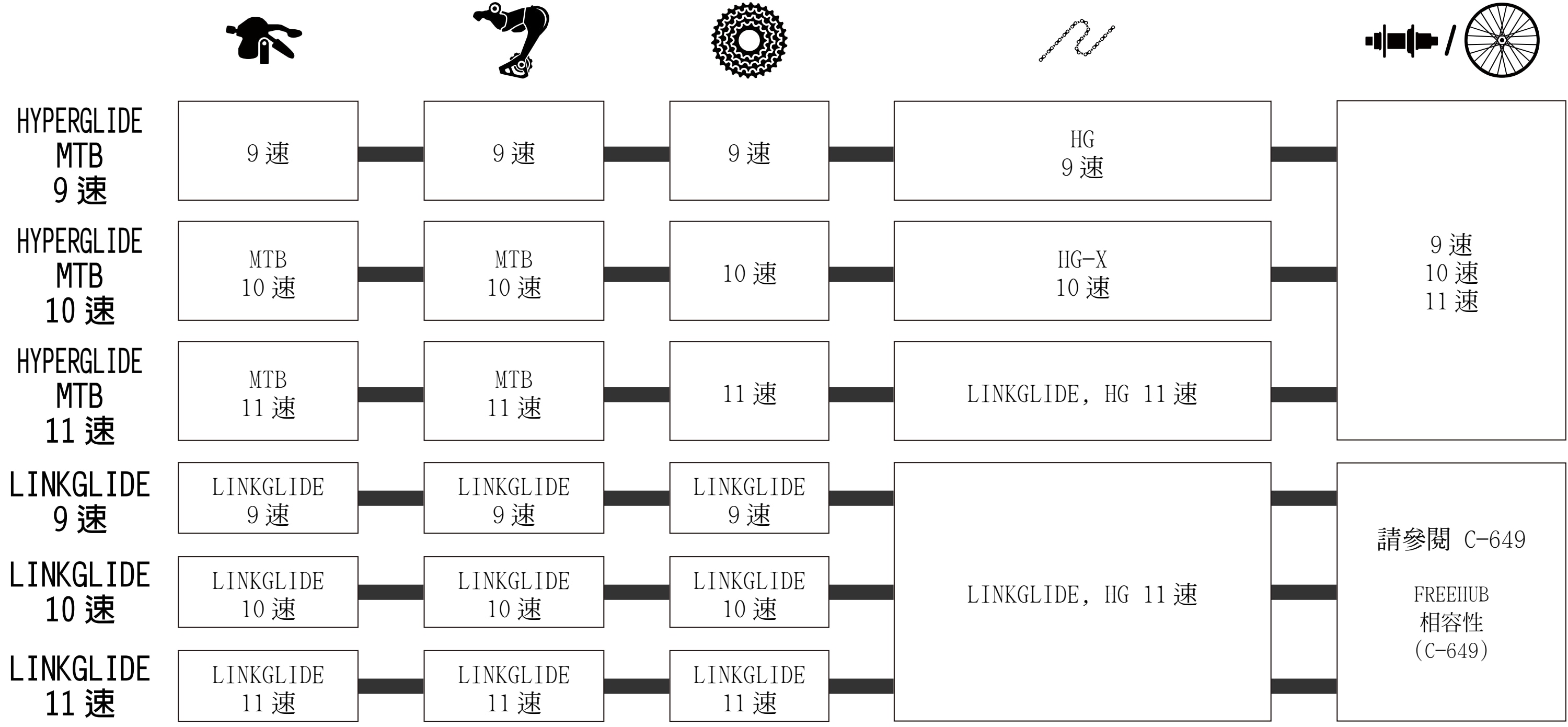

後變速器與右變速手把的快速檢查速度相容性

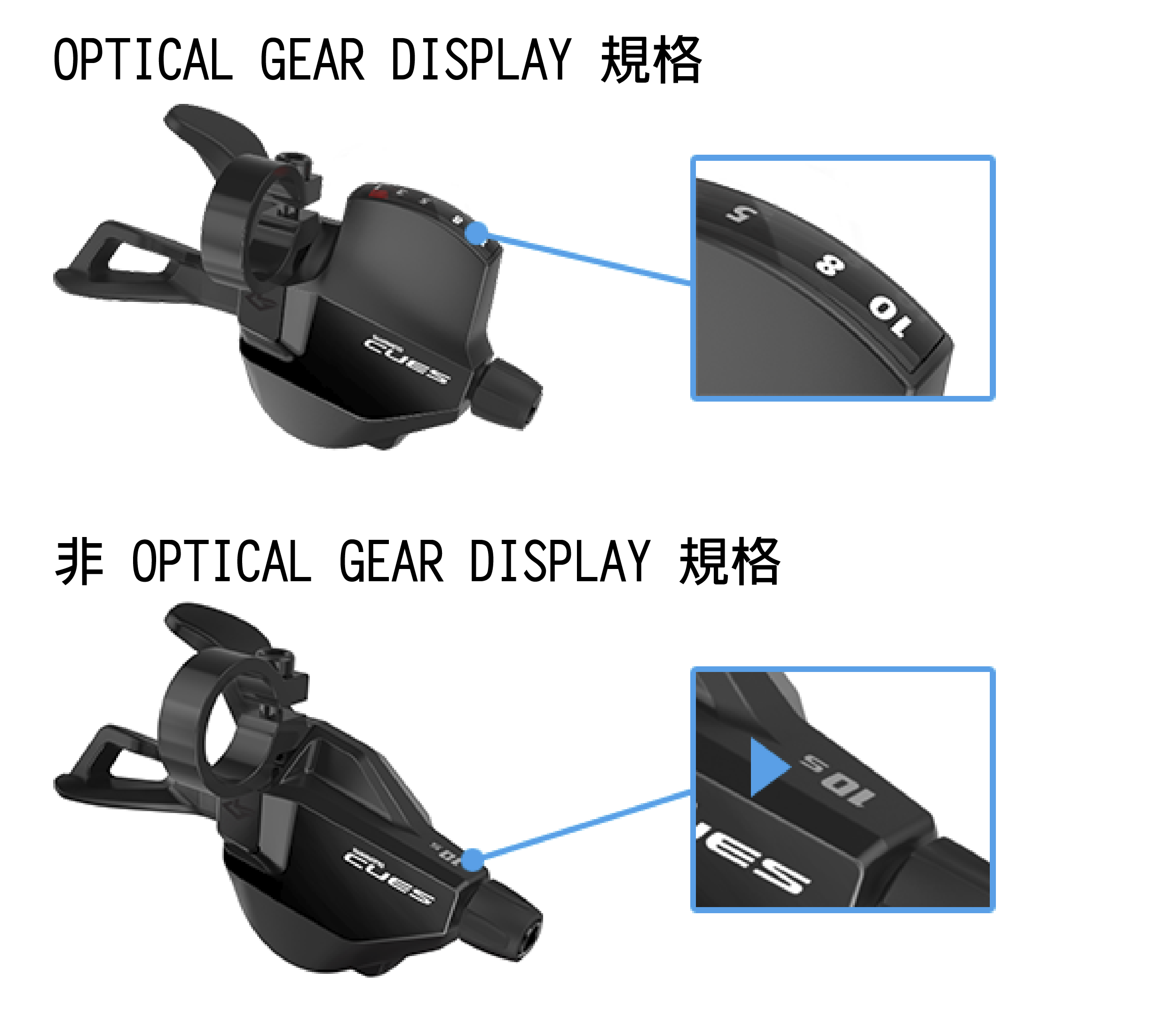

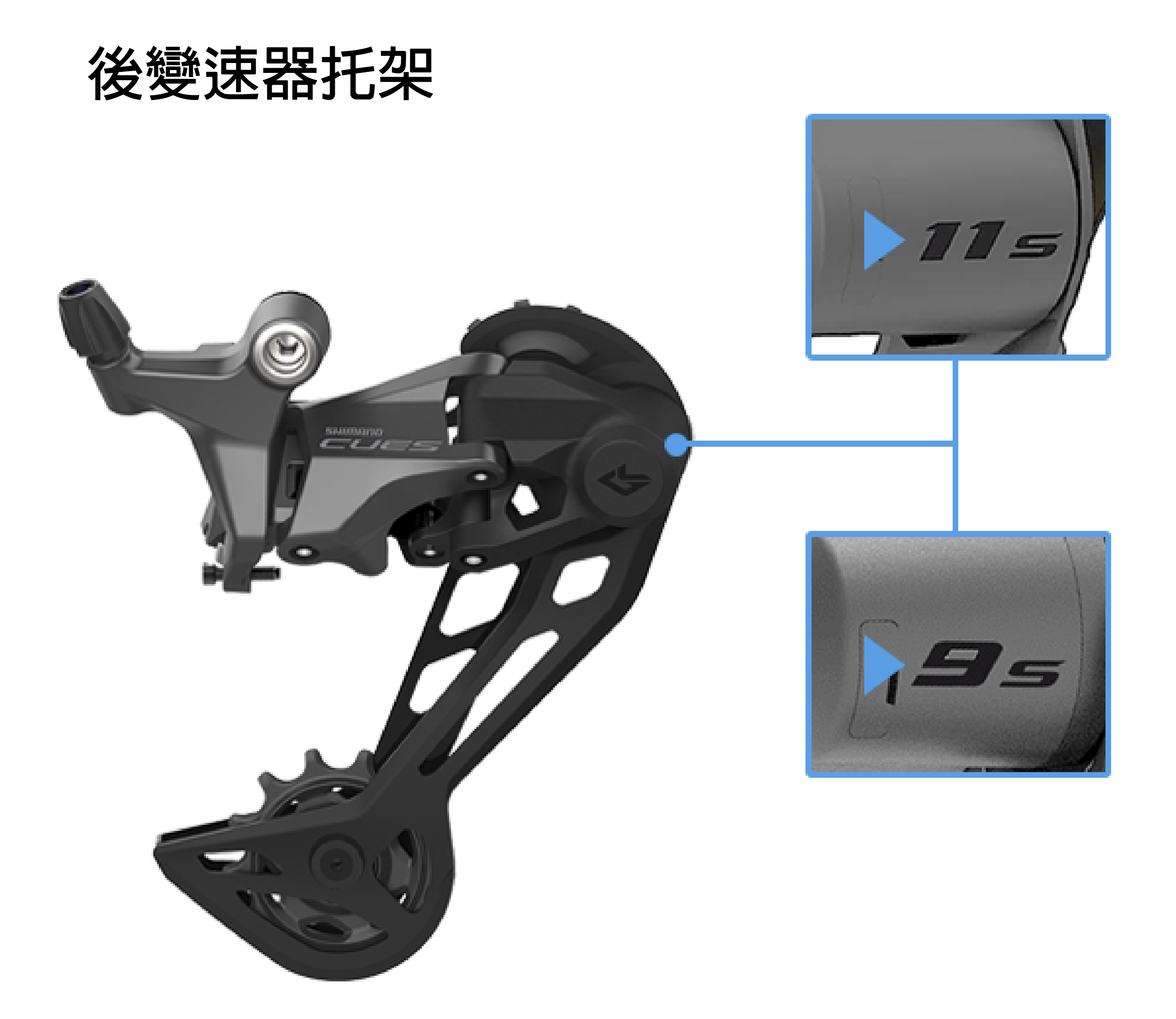

所有 CUES 後變速器和右變速手把上,都印有速度指示器標誌以方便識別。

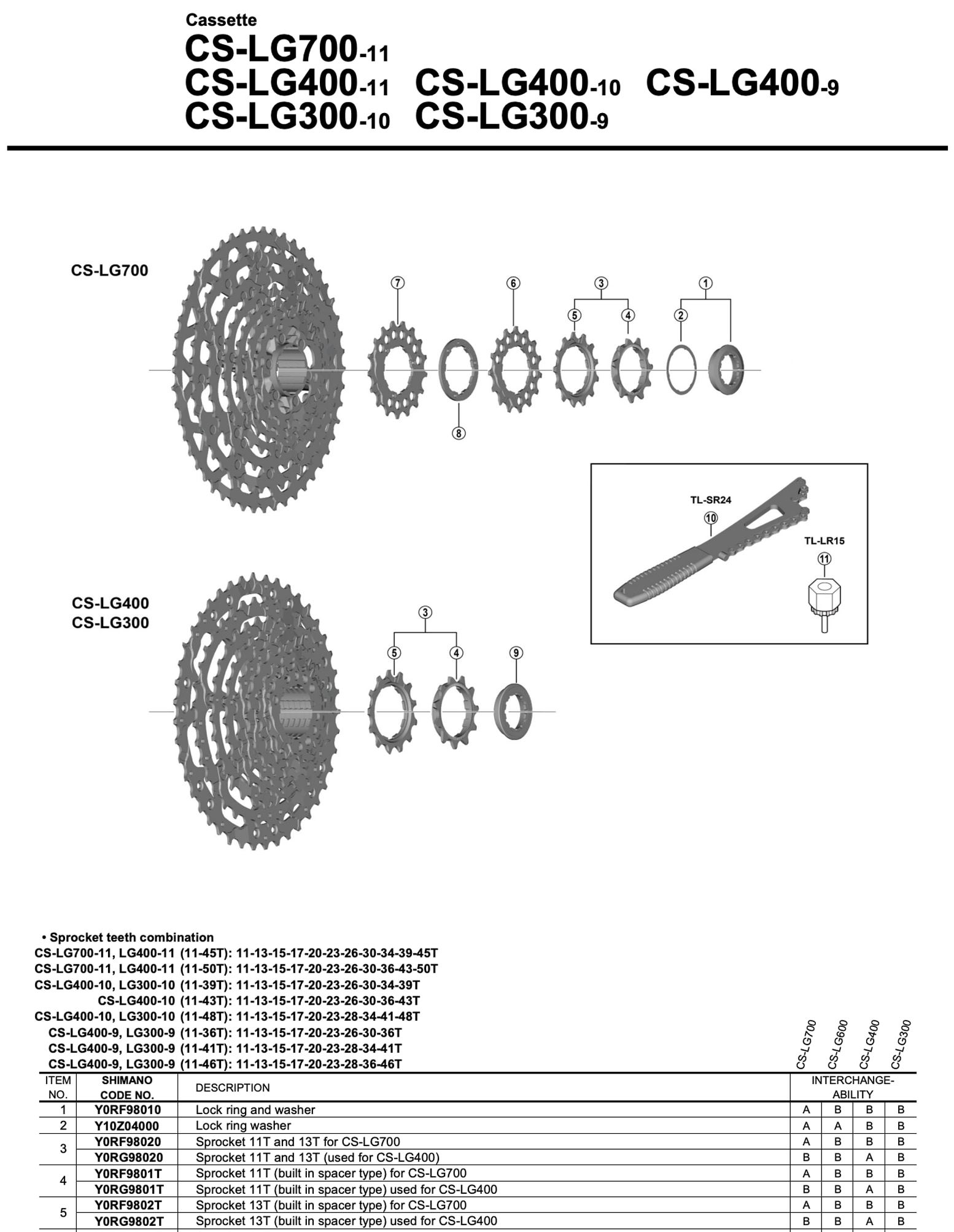

11T 和 13T 飛輪齒片與所有卡式型號交叉相容,這些飛輪齒片以售後替換品的形式提供,以簡化服務庫存。
附註:CS-LG300 沒有特定的替換飛輪齒片,必須使用來自其他 LINKGLIDE 卡式的相容飛輪齒片。

鏈條尺寸
檢查鏈條長度。

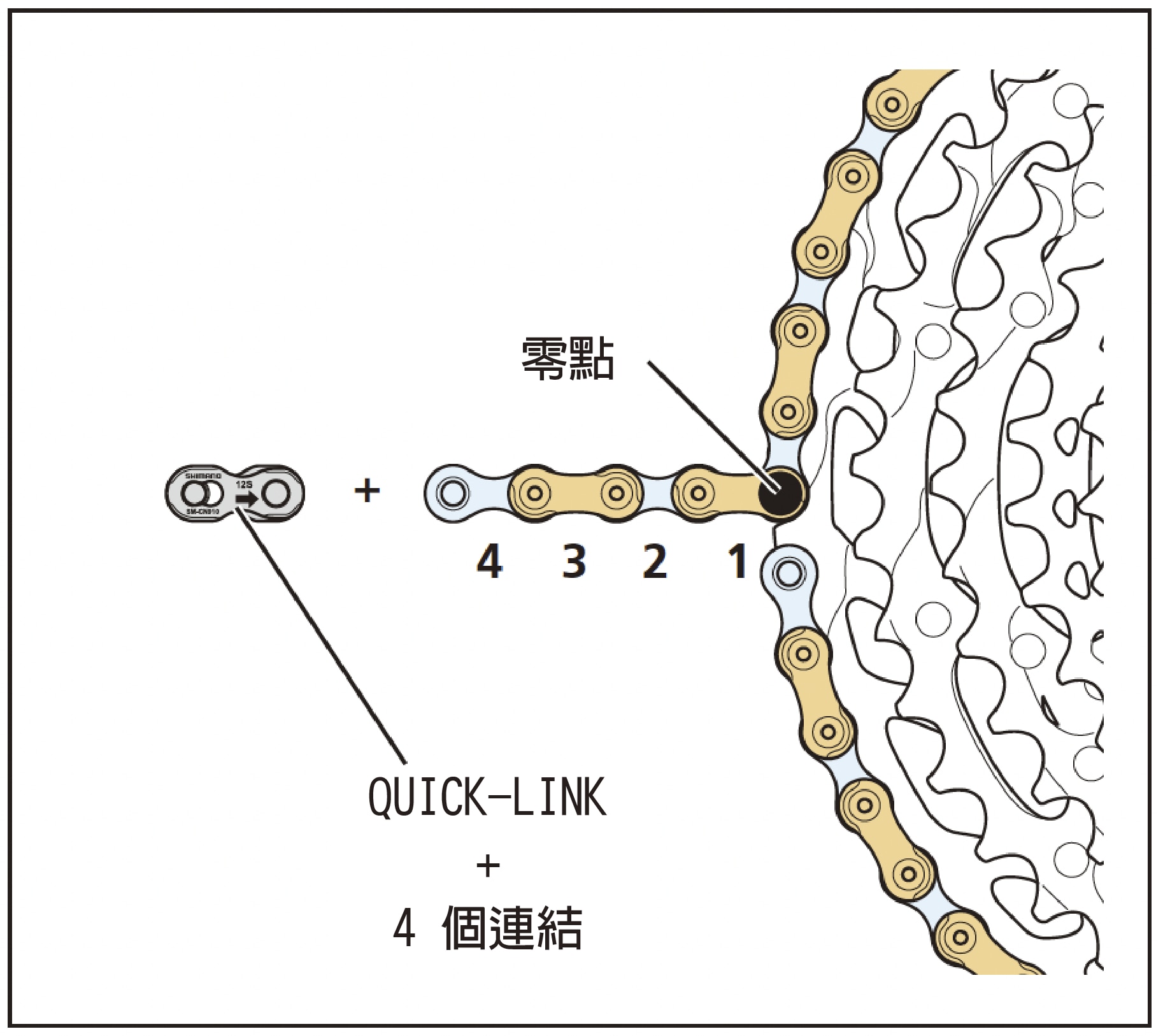

鏈條的零點位於最大飛輪齒片後方,為鏈條長度增加一定數量的連結,以決定合適的最終鏈條長度。連結數量取決於自行車類型。請見圖片。

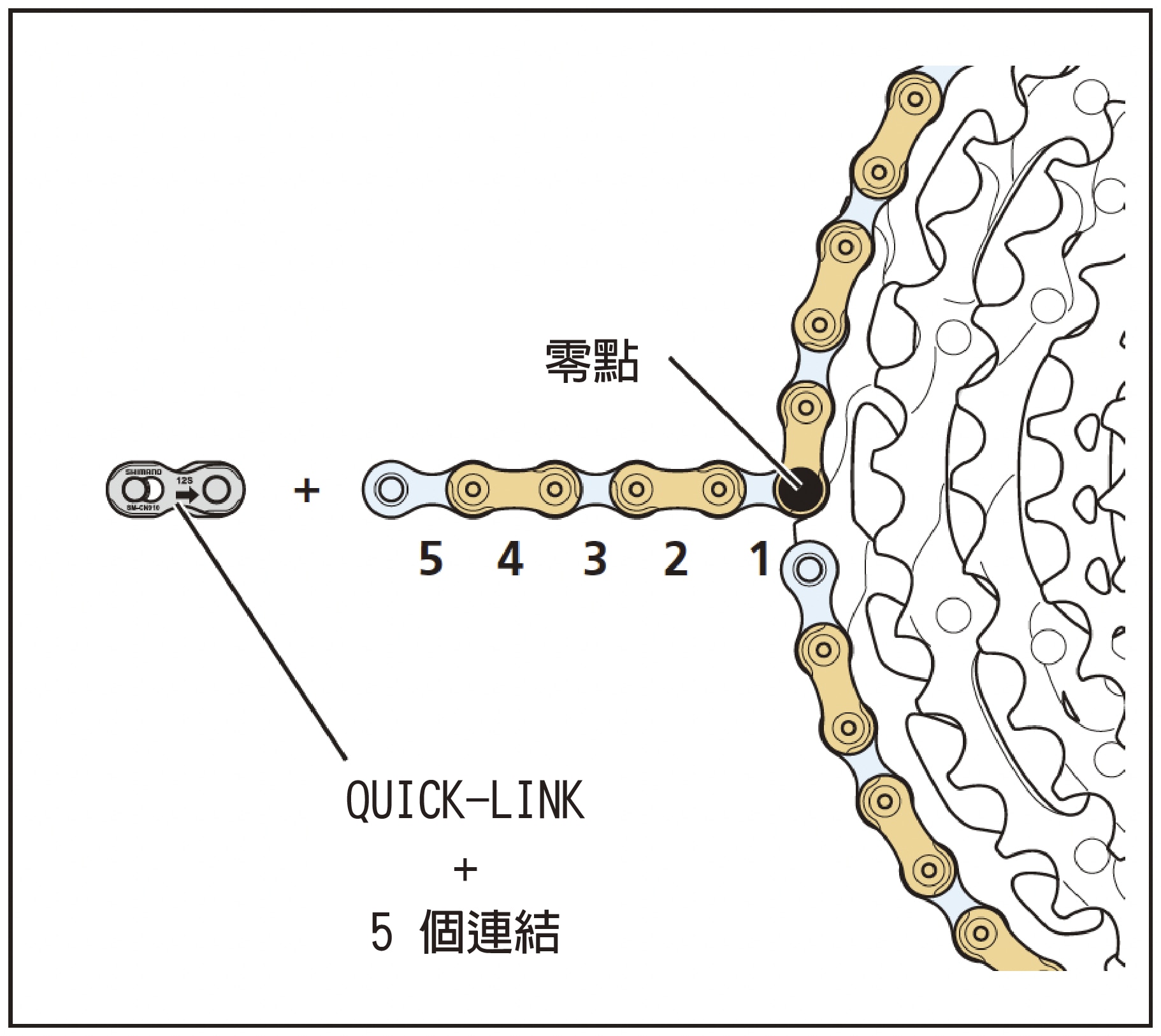

■前單片式齒盤 / 硬尾自行車 / QUICK-LINK
相關型號:RD-U8000、RD-U6000、RD-U4000

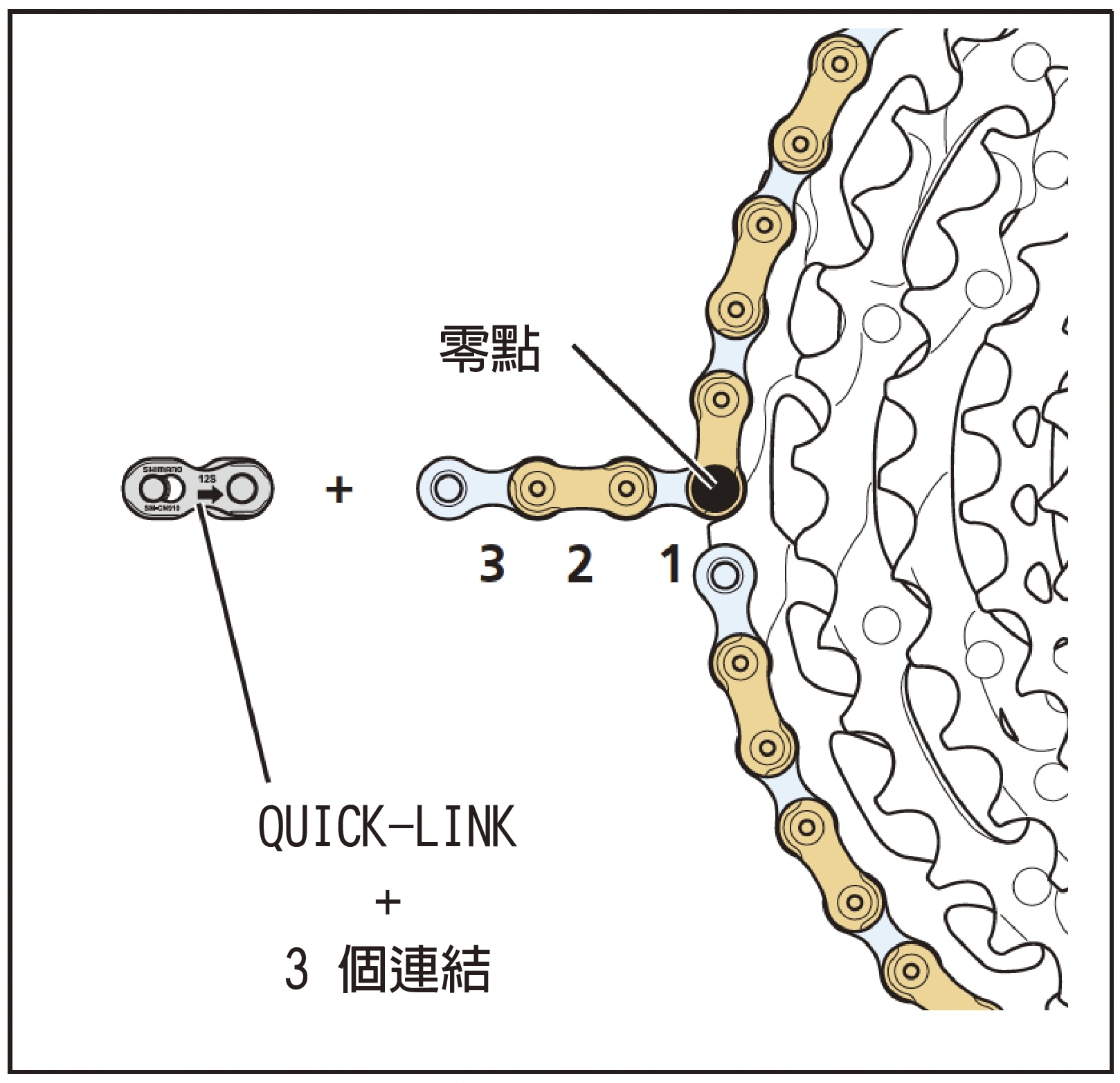

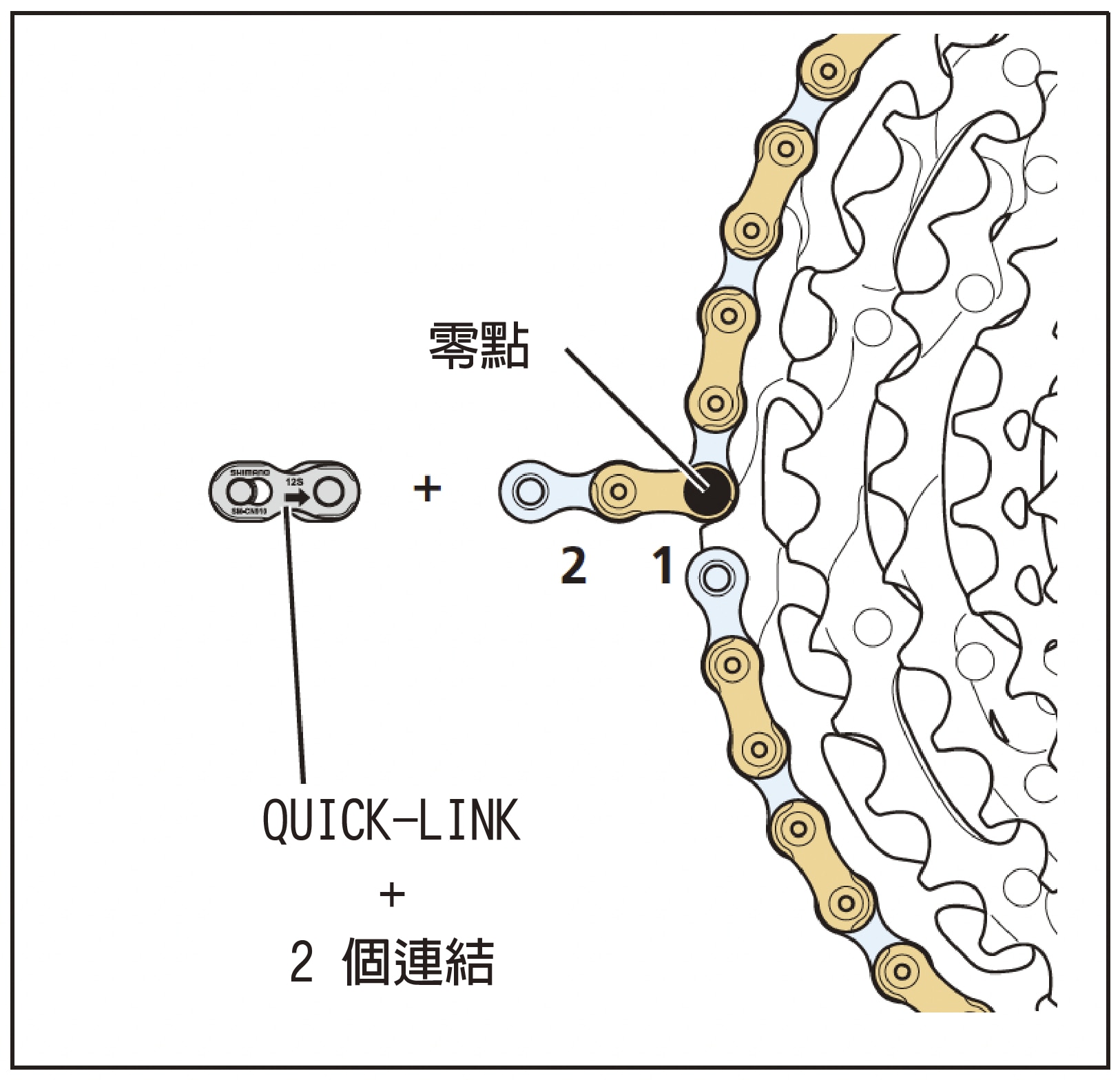

■前雙片式齒盤 / 硬尾自行車 / QUICK-LINK
相關型號:RD-U8020、RD-U6020、RD-U4020、RD-U3020


■鏈條長度摘要
後變速器 | 連接 | |||
---|---|---|---|---|
QUICK-LINK | 連接插銷 | |||
RD-U8000 RD-U6000 RD-U4000 |
前單片式齒盤 | 硬尾自行車 | 4 到 5 個連結 + QUICK-LINK | 5 到 6 個連結 |
全避震器自行車 *1 | 5 到 6 個連結 + QUICK-LINK | 6 到 7 個連結 | ||
RD-U8020 RD-U6020 RD-U4020 RD-U3020 |
前雙片式齒盤 | 硬尾自行車 | 2 到 3 個連結 + QUICK-LINK | 3 到 4 個連結 |
全避震器自行車 *1 | 4 到 5 個連結 + QUICK-LINK | 5 到 6 個連結 |
*1 在避震器完全伸出的位置上,檢查鏈條的長度。
飛輪齒片與導輪之間的設定距離
■前單片式齒盤

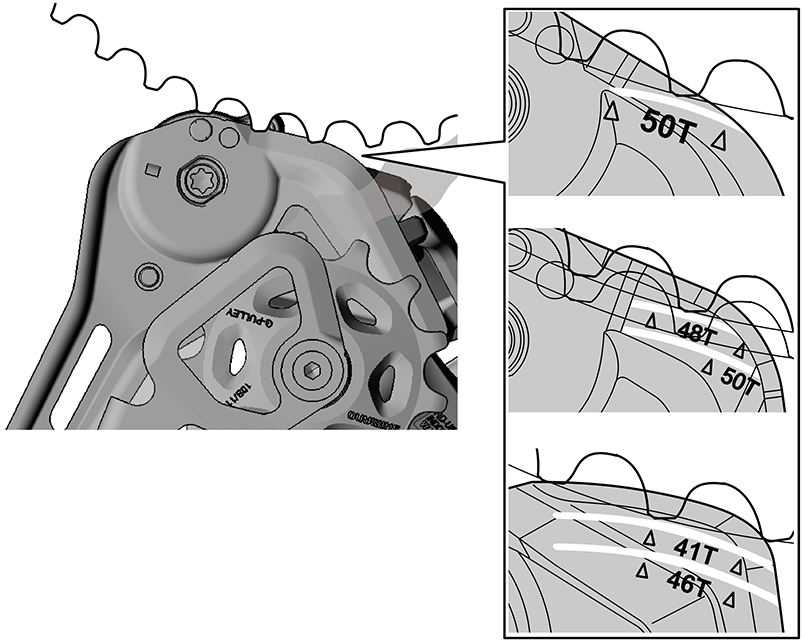

調整 B 螺絲。
將外板內側的線與最大飛輪齒片上最高齒的末端對齊。
相關型號:RD-U8000、RD-U6000、RD-U4000

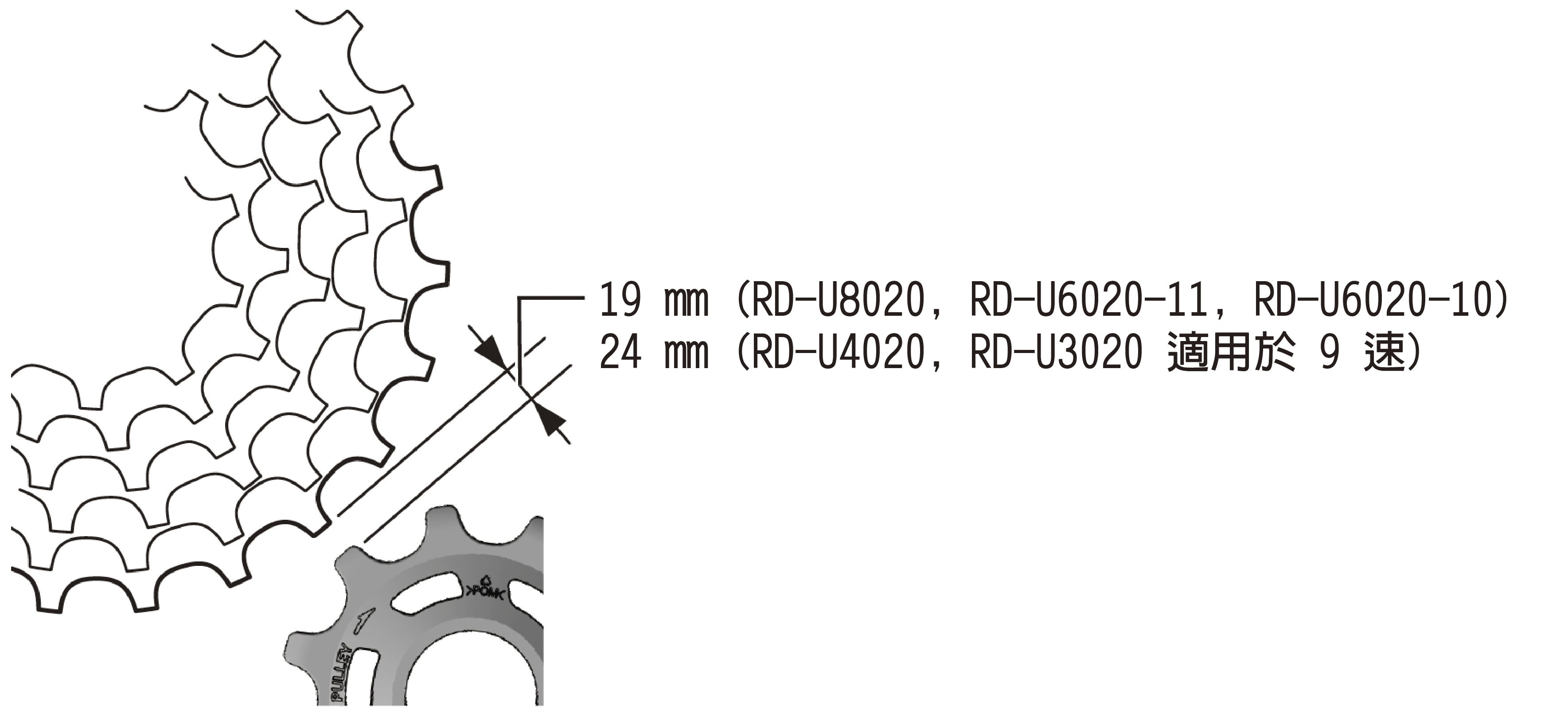

確保導輪末端與最大飛輪齒片末端有 19 mm 或 24 mm 間隙。
相關型號:RD-U8020、RD-U6020、RD-U4020、RD-U3020 (與單齒盤搭配使用時)

■前雙片式齒盤

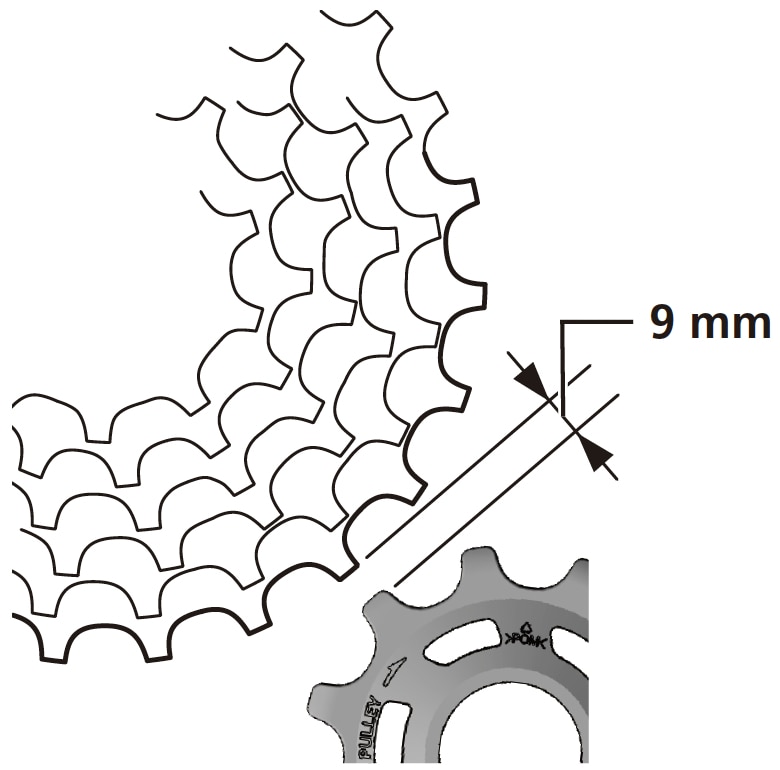

確保導輪末端與最大飛輪齒片末端有 9 mm 間隙。
相關型號:RD-U8020、RD-U6020、RD-U4020、RD-U3020

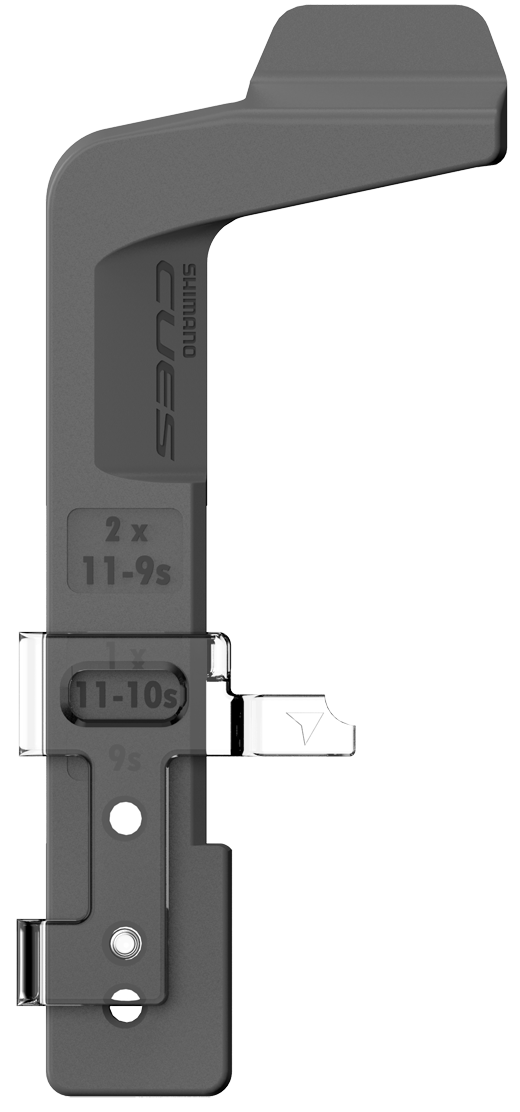

TL-RD200 可當作導件使用以設定距離。

附註:11 速後變速器與鋼絲之間的干擾
關於 LINKGLIDE 11 速規格的注意事項

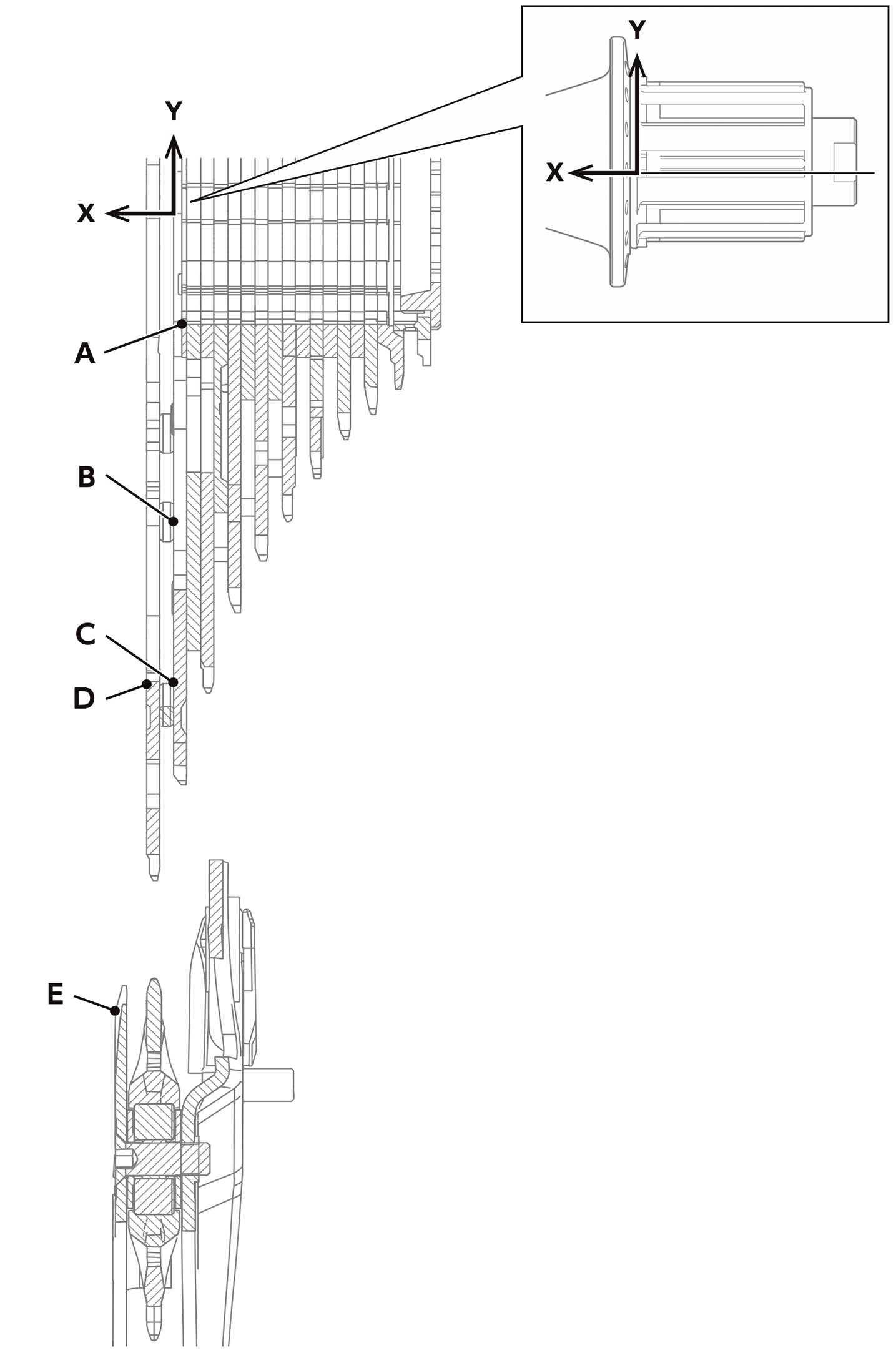

使用 11 速規格 LINKGLIDE 時,後變速器和鋼絲可能會發生干擾。請事先檢查尺寸,並確定 D、E 點不會干擾鋼絲或其他零件。

型號 | A | B | C | D | E | |
---|---|---|---|---|---|---|
CS-LG700-11 (11-45T) |
X mm | 0 | 1.2 | 1.2 | 5.8 | 10 |
Y mm | -19.3 | -52.5 | -62 | -62 | -104.4 | |
CS-LG700-11 (11-50T) |
X mm | 0 | 1.2 | 1.2 | 5.85 | 10 |
Y mm | -19.3 | -51 | -70 | -70 | -124 | |
CS-LG400-11 (11-45T) |
X mm | 0 | 1.2 | 1.2 | 5.5 | 10 |
Y mm | -16.25 | -51.5 | -62 | -62 | -104.4 | |
CS-LG400-11 (11-50T) |
X mm | 0 | 1.2 | 1.2 | 5.5 | 10 |
Y mm | -16.25 | -42.3 | -71 | -71 | -124 |
後變速器導輪相容性表
導輪和張力導輪組 (導引 / 張力) |
9 速 | - | - | ✔ | - | - | - | ✔ | ✔ |
---|---|---|---|---|---|---|---|---|---|
10 速 | - | ✔ | - | - | - | ✔ | - | - | |
11 速 | ✔ | ✔ | - | ✔ | ✔ | - | - | - | |
型號 | RD-U8000 | RD-U6000 | RD-U4000 | RD-U8020 | RD-U6020-11 | RD-U6020-10 | RD-U4020 | RD-U3020 | |
Y3JD98080 (13/13T) | A | B | B | - | - | - | - | - | |
Y3JE98010 (11/13T) | - | - | - | A | B | B | - | - | |
Y3JF98010 (13/13T) | B | A | A | - | - | - | - | - | |
Y3JK98010 (11/11T) | - | - | - | - | - | - | A | A |
A: 相同零件
B: 零件可使用,但材質、外觀、表面、尺寸等不同。
11 速鏈條與 9、10、11 速傳動系統相容。
相關型號:CN-LG500、CN-HG901-11、CN-HG701-11、CN-HG601-11

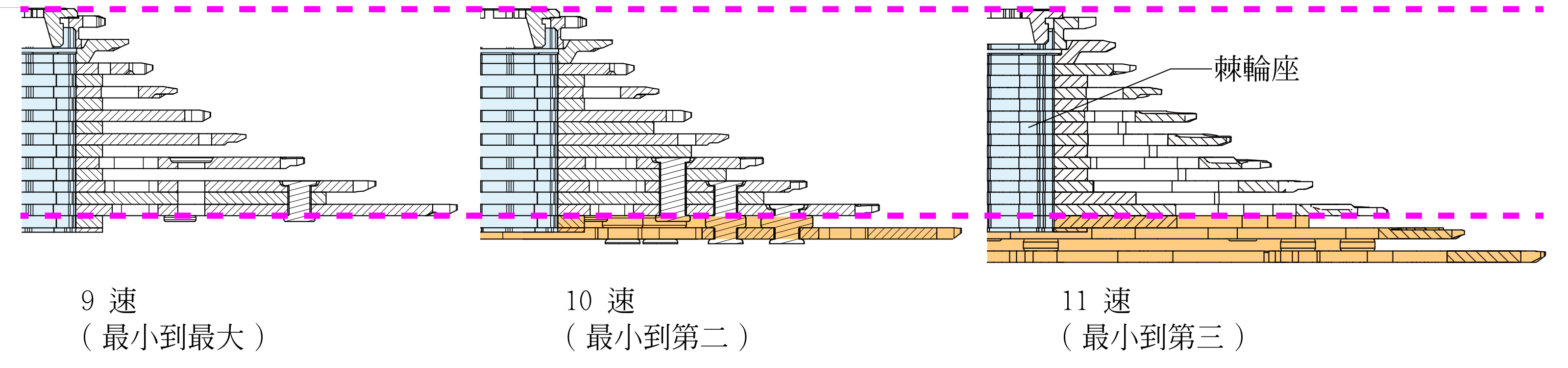

9、10、11 速 CUES 卡式的飛輪齒片間距相同。

附註:LINKGLIDE 11 速卡式與某些 FREEHUB 不相容。LINKGLIDE 11 速卡式可能導致後變速器,干擾某些輪組上的鋼絲。
LINKGLIDE 卡式飛輪與 MICRO SPLINE FREEHUB 不相容。
棘輪座類型 | FREEHUB 規格 | 型號 | CS-LG700-11 CS-LG600-11 CS-LG400-11 |
CS-LG600-10 CS-LG400-10 CS-LG300-10 |
CS-LG400-9 CS-LG300-9 |
---|---|---|---|---|---|
HG 鋸齒 M (10/9/8 速, MTB 11 速) |
O.L.D. 148 mm,E-THRU 型 | FH-M8010-B | ✔ | ✔ | ✔ |
FH-M6010-B | |||||
FH-TC600-HM-B | |||||
FH-TC500-HM-B | |||||
FH-MT400-B | |||||
O.L.D. 141 mm,快拆型 | FH-MT200-B | ||||
O.L.D. 150 mm,E-THRU 型 | FH-M825 | ✔ | ✔ | ✔ | |
O.L.D. 135 mm,E-THRU 型 | FH-M820 | - *2 | ✔ | ✔ | |
O.L.D. 142 mm,E-THRU 型 | FH-M8010 | - *2 | ✔ | ✔ | |
FH-M6010 | |||||
FH-MT400 | |||||
FH-TC500-HM | ✔ | ✔ | ✔ | ||
O.L.D. 135 mm,快拆型 | FH-M9000 | - *2 | ✔ | ✔ | |
FH-M8000 | |||||
FH-M6000 | |||||
FH-M4050 | |||||
FH-M3050 | |||||
FH-RM35 | |||||
FH-TX505-8 | |||||
FH-M756-A | |||||
FH-M525 | |||||
FH-M475 | |||||
FH-TX506 | |||||
FH-T610 | |||||
FH-T3000 | |||||
FH-TX500-8-QR | |||||
FH-TX500-8-NT | |||||
FH-QC400-HM | ✔ | ✔ | ✔ | ||
FH-QC300-HM | |||||
O.L.D. 130 mm,快拆型 | FH-RS300 | - *2 | ✔ | ✔ | |
HG 鋸齒 L (公路車 12/11 速) |
O.L.D. 142 mm,E-THRU 型 | FH-R7070 | ✔ *1 | ✔ *1 | ✔ *1 |
FH-RS770 | |||||
FH-RS470 | |||||
O.L.D. 135 mm,快拆型 | FH-UR600 | ✔ *1 | ✔ *1 | ✔ *1 | |
O.L.D. 130 mm,快拆型 | FH-R7000 | - *2 | ✔ *1 | ✔ *1 | |
FH-RS400 |
*1 需要低檔位墊片 (1.85 mm。)
*2 後變速器和鋼絲可能會發生干擾。
CUES 前齒盤有三種構造。

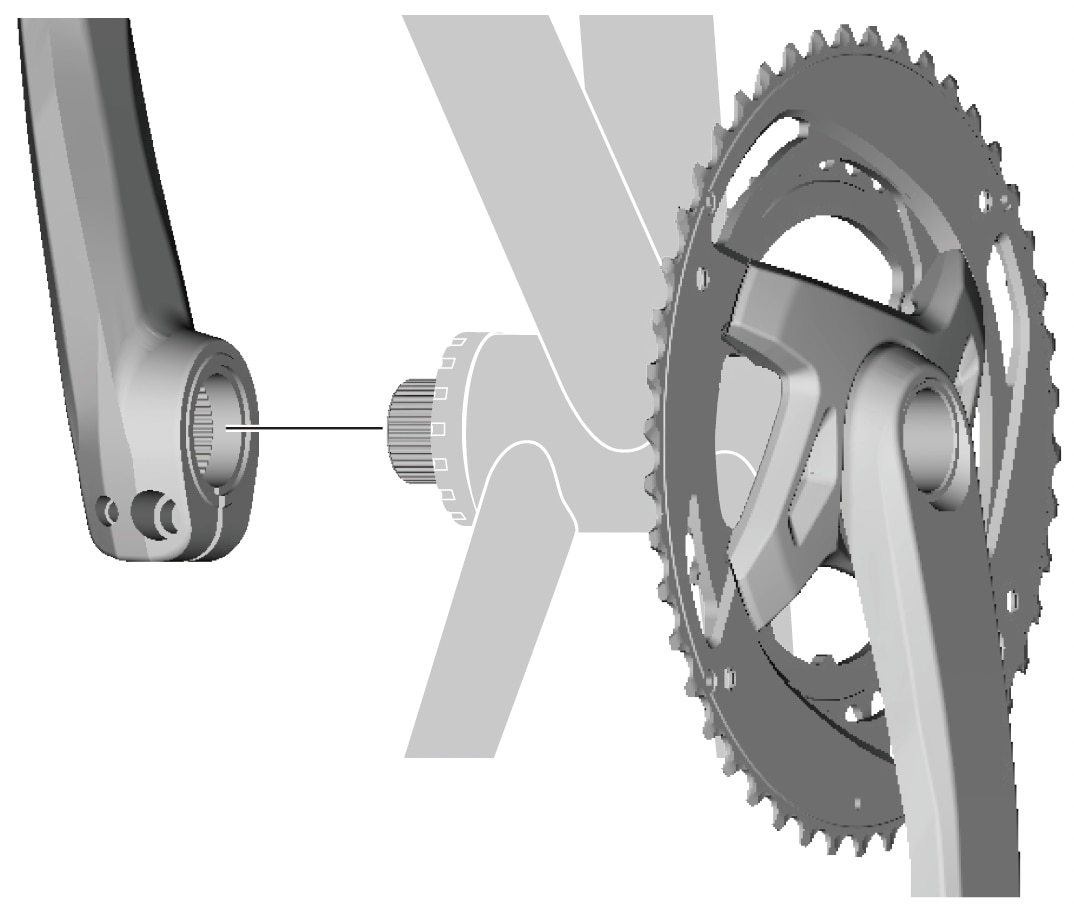

■2 件
相關型號:FC-6000-1、FC-U6000-2、FC-U6000-2B、FC-U4010-2、FC-U4010-2B

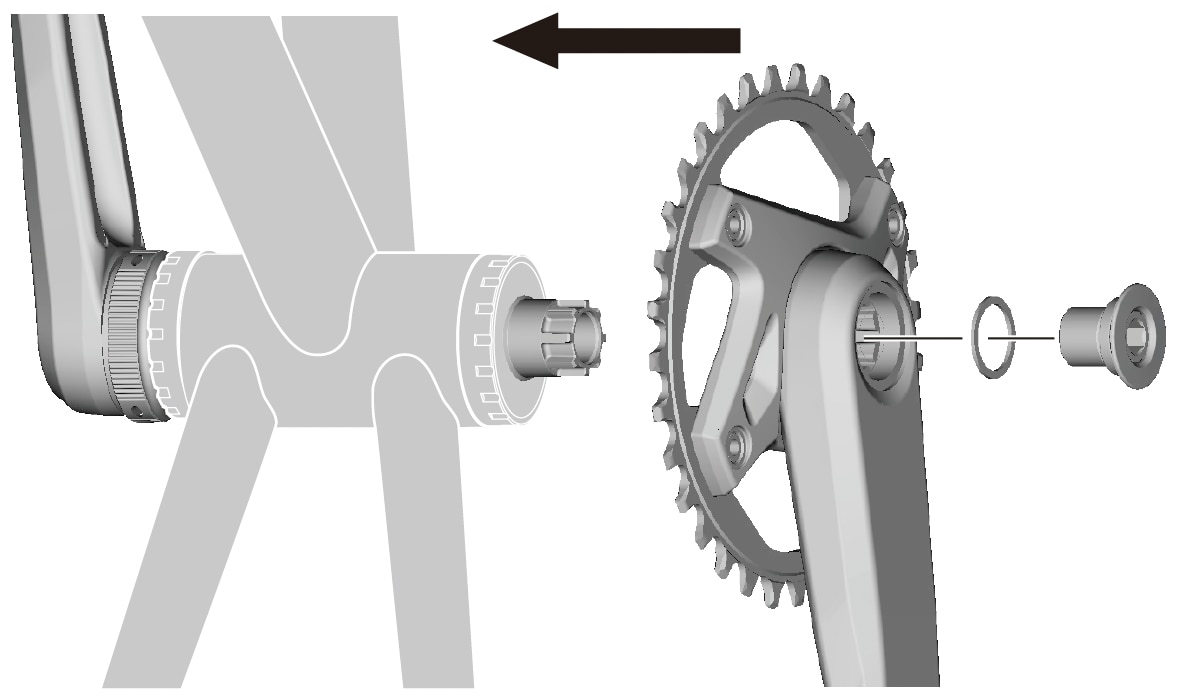

從左側安裝

■HOLLOWTECH Ⅱ
相關型號:FC-U8000-1、FC-U8000-2、FC-U6010-2
從右側安裝

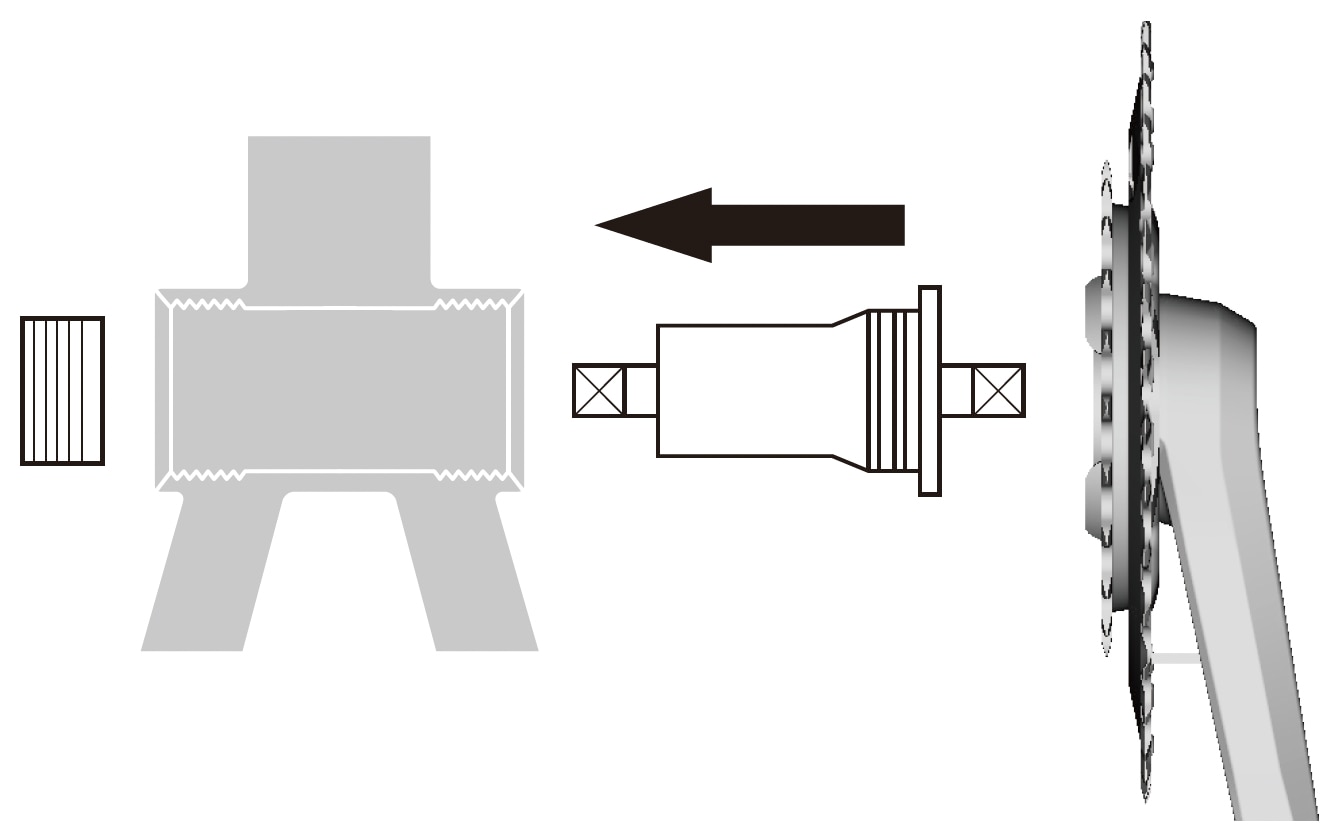

■方型
相關型號:FC-U4000-2、FC-U4000-2B、FC-U4000-1

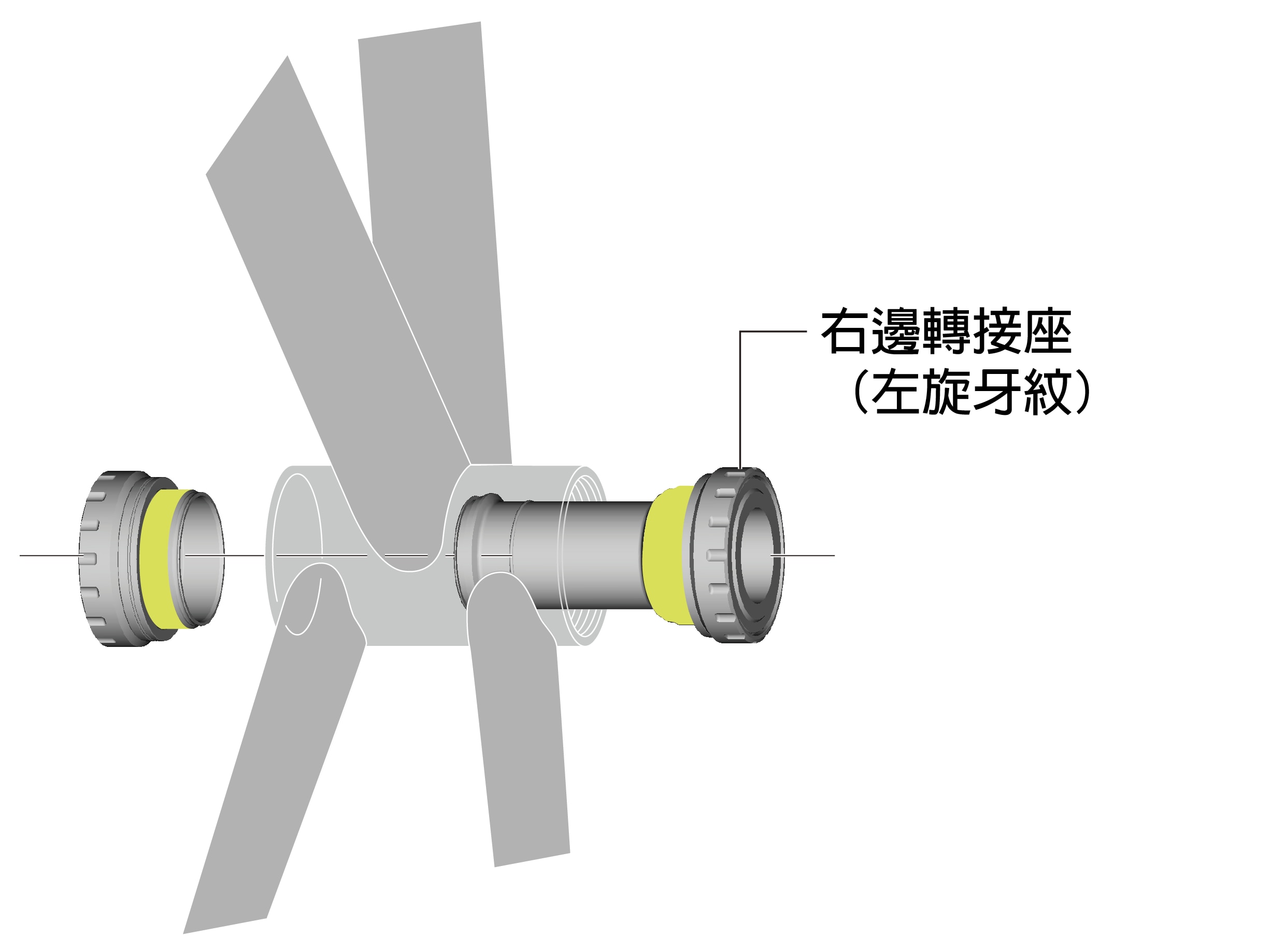

更新後的五通碗組型號,目的在於配合從自行車任一側插入的曲柄主軸,因為某些 CUES 前齒盤的主軸,固定至左曲柄腿。
相關型號:BB-MT801、BB-MT501

SIDE SWING 前變速器的纜線張力調整程序不同於其他前變速器。

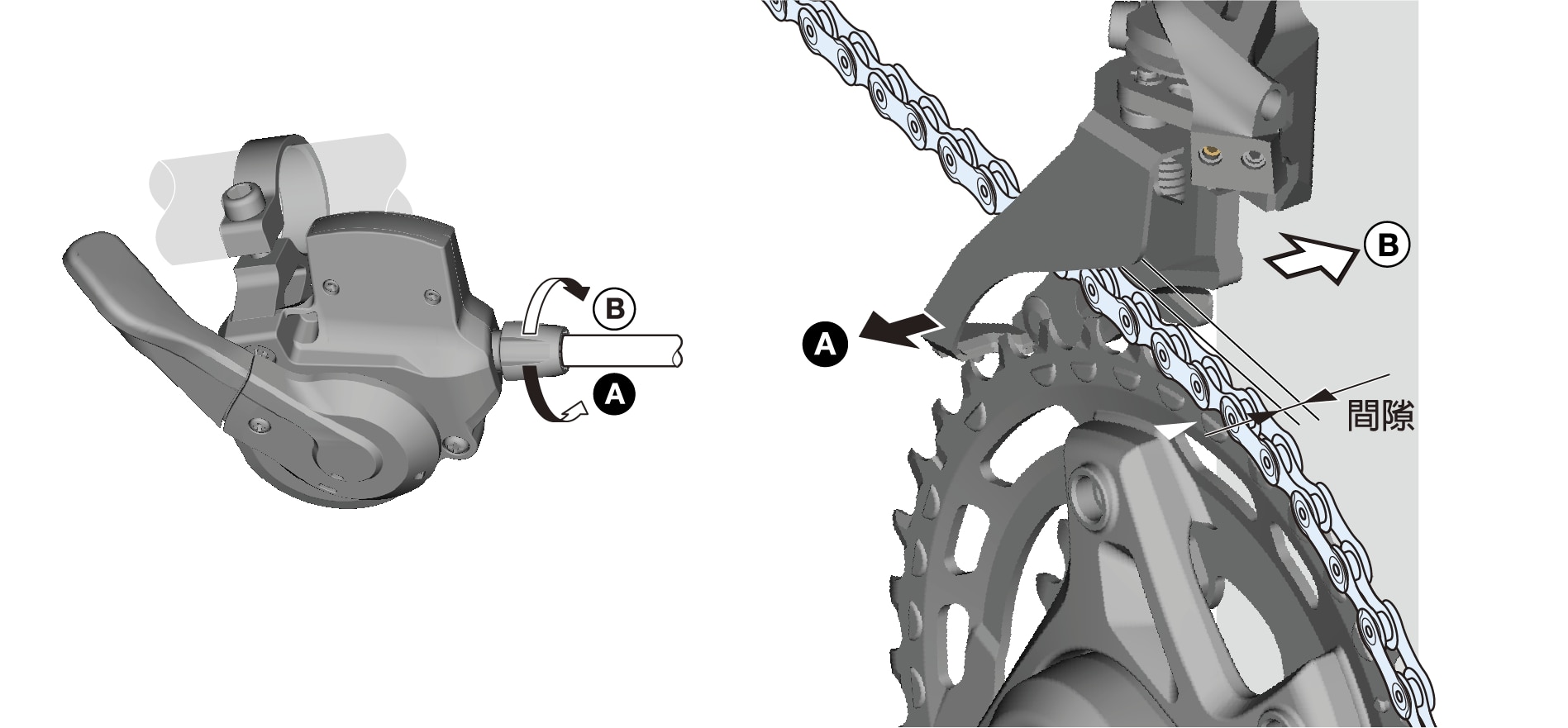

調整鏈條與內板之間的間隙。
請將間隙設定在表中所述的範圍內。

型號 | 卡式 | 間隙 | |
---|---|---|---|
TOP SWING | FD-U8010 / FD-U6010 | 11 速 | 0.0 - 0.5 mm |
10 速 | |||
FD-U4000 | 10 速 | ||
9 速 | |||
FD-U4010 | 10 速 | ||
SIDE SWING | FD-U6000 | 11 速 | 0.0 - 0.5 mm |
10 速 | 0.5-1.0 mm (在方向 B 0.0-0.5 mm 處 6 次按壓) |
||
FD-U4000 | 10 速 | 0.0 - 0.5 mm | |
9 速 | 0.5-1.0 mm (在方向 B 0.0-0.5 mm 處 6 次按壓) |
