Nota: Questo è un riepilogo delle principali differenze tra le CUES e altri prodotti. Per maggiori dettagli, consultare il manuale del rivenditore, le tabelle di compatibilità, la tabella di allineamento e le viste esplose.
Controllo rapido della compatibilità delle velocità sul deragliatore posteriore e sulla leva cambio destra

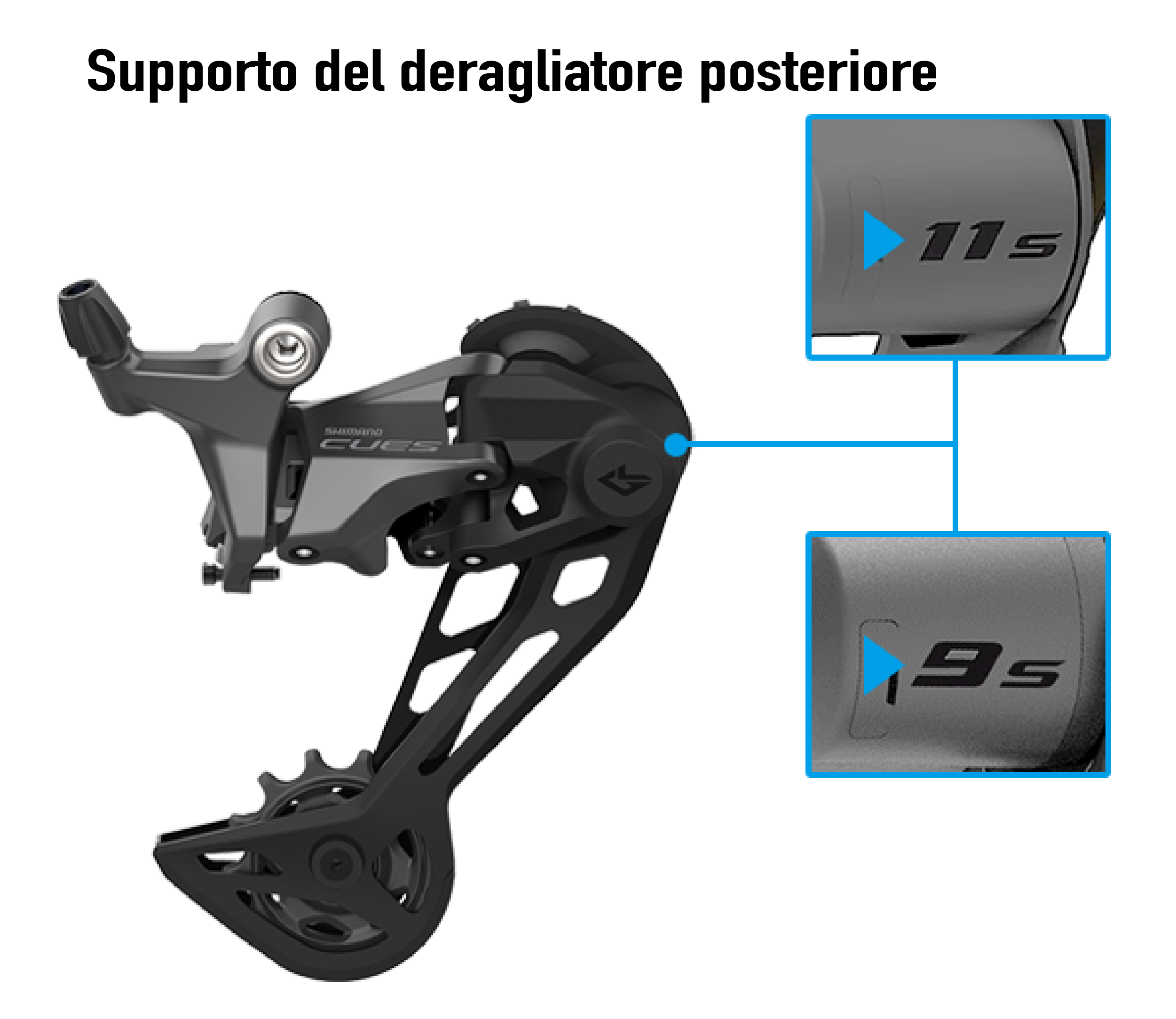

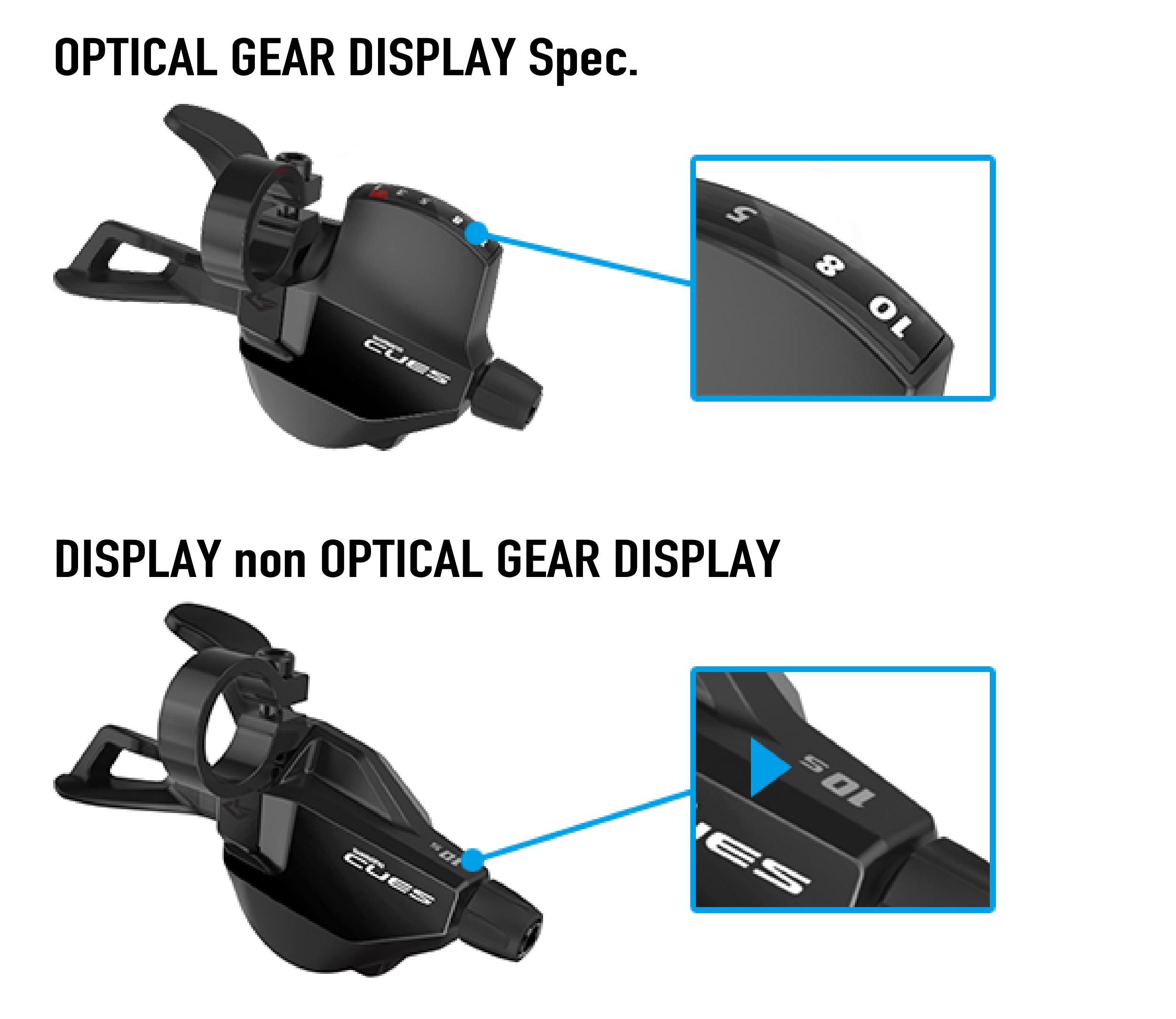

Tutti i deragliatori posteriori e le leve del cambio CUES hanno il logo dell’indicatore di velocità stampato per una facile identificazione.
I sistemi LINKGLIDE non sono compatibili con i sistemi HYPERGLIDE convenzionali con lo stesso numero di velocità, poiché il rapporto di azionamento tra comandi cambio e deragliatore posteriore è diverso.
Compatibilità con la trasmissione posteriore a 9, 10 e 11 velocità
I pignoni 11T e 13T sono compatibili con tutti i modelli di cassette e questi pignoni sono disponibili come ricambi post-vendita per semplificare le scorte di magazzino.
Nota: CS-LG300 non dispone di pignoni di ricambio specifici e richiede l’utilizzo di pignoni compatibili di altre cassette LINKGLIDE.
Dimensioni della catena
Verificare lo stato della catena.
Una volta stabilito il punto zero della catena sul retro del pignone più grande, la lunghezza finale corretta della catena viene determinata aggiungendo una certa quantità di maglie alla lunghezza della catena risultante. La quantità di maglie dipende dal tipo di bicicletta. Vedere le figure.
■Corona singola / Bicicletta Hardtail / QUICK-LINK
Modelli correlati: RD-U8000, RD-U6000, RD-U4000
■Corona doppia / Bicicletta Hardtail / QUICK-LINK
Modelli correlati: RD-U8020, RD-U6020, RD-U4020, RD-U3020
■Riepilogo della lunghezza della catena
| Deragliatore posteriore | Collega con | |||
|---|---|---|---|---|
| QUICK-LINK | Collega pin | |||
| RD-U8000 RD-U6000 RD-U4000 |
Corona singola | Bicicletta Hardtail | Da 4 a 5 maglie + QUICK-LINK | Da 5 a 6 maglie |
| Bicicletta a sospensione integrale *1 | Da 5 a 6 maglie + QUICK-LINK | Da 6 a 7 maglie | ||
| RD-U8020 RD-U6020 RD-U4020 RD-U3020 |
Corona doppia | Bicicletta Hardtail | Da 2 a 3 maglie + QUICK-LINK | Da 3 a 4 maglie |
| Bicicletta a sospensione integrale *1 | Da 4 a 5 maglie + QUICK-LINK | Da 5 a 6 maglie | ||
*1 Controllare la lunghezza della catena con la sospensione in posizione completamente estesa.
Impostazione della distanza tra pignone e puleggia di guida
■Corona singola
Regolare la vite B.
Allineare la linea sul lato interno della piastra esterna con la punta del dente più alto del pignone più grande.
Modelli correlati: RD-U8000, RD-U6000, RD-U4000
Assicurarsi che vi sia uno spazio di 19 mm o 24 mm tra la punta della puleggia di guida e la punta del pignone più grande.
Modelli correlati: RD-U8020, RD-U6020, RD-U4020, RD-U3020 (Se utilizzato con una corona singola)
■Corona doppia
Assicurarsi che vi sia uno spazio di 9 mm tra la punta della puleggia di guida e la punta del pignone più grande.
Modelli correlati: RD-U8020, RD-U6020, RD-U4020, RD-U3020
TL-RD200 può essere utilizzato come guida per impostare la distanza.
Nota: interferenza tra i deragliatori posteriori a 11 velocità e i raggi
Precauzioni relative alle specifiche LINKGLIDE a 11 velocità
Quando si utilizza la specifica LINKGLIDE a 11 velocità, potrebbero verificarsi interferenze con il deragliatore posteriore e i raggi. Verificare preventivamente le dimensioni e controllare che i punti D e E non interferiscano con i raggi o altre parti.
| N.ro modello | A | B | C | D | E | |
|---|---|---|---|---|---|---|
| CS-LG700-11 (11-45T) |
X mm | 0 | 1.2 | 1.2 | 5.8 | 10 |
| Y mm | -19.3 | -52.5 | -62 | -62 | -104.4 | |
| CS-LG700-11 (11-50T) |
X mm | 0 | 1.2 | 1.2 | 5.85 | 10 |
| Y mm | -19.3 | -51 | -70 | -70 | -124 | |
| CS-LG400-11 (11-45T) |
X mm | 0 | 1.2 | 1.2 | 5.5 | 10 |
| Y mm | -16.25 | -51.5 | -62 | -62 | -104.4 | |
| CS-LG400-11 (11-50T) |
X mm | 0 | 1.2 | 1.2 | 5.5 | 10 |
| Y mm | -16.25 | -42.3 | -71 | -71 | -124 | |
Tabella di compatibilità delle pulegge del deragliatore posteriore
| Set di pulegge di guida e di tensione (guida/tensione) |
9 velocità | - | - | ✔ | - | - | - | ✔ | ✔ |
|---|---|---|---|---|---|---|---|---|---|
| 10 velocità | - | ✔ | - | - | - | ✔ | - | - | |
| 11 velocità | ✔ | ✔ | - | ✔ | ✔ | - | - | - | |
| N.ro modello | RD-U8000 | RD-U6000 | RD-U4000 | RD-U8020 | RD-U6020-11 | RD-U6020-10 | RD-U4020 | RD-U3020 | |
| Y3JD98080 (13/13T) | A | B | B | - | - | - | - | - | |
| Y3JE98010 (11/13T) | - | - | - | A | B | B | - | - | |
| Y3JF98010 (13/13T) | B | A | A | - | - | - | - | - | |
| Y3JK98010 (11/11T) | - | - | - | - | - | - | A | A |
A: Stesse parti
B: Le parti sono utilizzabili, ma differiscono per materiali, aspetto, finitura, dimensioni, ecc.
La catena a 11 velocità è compatibile con trasmissioni a 9, 10 e 11 velocità.
Modelli correlati: CN-LG500, CN-HG901-11, CN-HG701-11, CN-HG601-11
La distanza tra i pignoni è la stessa tra le cassette CUES a 9, 10 e 11 velocità.
Nota: Le cassette LINKGLIDE a 11 velocità non sono compatibili con alcuni FREEHUB. Le cassette LINKGLIDE a 11 velocità possono far interferire il deragliatore posteriore con i raggi di alcune ruote.
Le cassette pignoni LINKGLIDE non sono compatibili con il MICRO SPLINE FREEHUB.
| Tipo di corpo della ruota libera | FREEHUB spec. | N.ro modello | CS-LG700-11 CS-LG600-11 CS-LG400-11 |
CS-LG600-10 CS-LG400-10 CS-LG300-10 |
CS-LG400-9 CS-LG300-9 |
|---|---|---|---|---|---|
| Scanalatura HG M (10/9/8 velocità, MTB 11 velocità) |
O.L.D. 148 mm, tipo E-THRU | FH-M8010-B | ✔ | ✔ | ✔ |
| FH-M6010-B | |||||
| FH-TC600-HM-B | |||||
| FH-TC500-HM-B | |||||
| FH-MT400-B | |||||
| O.L.D. 141 mm, tipo a sgancio rapido | FH-MT200-B | ||||
| O.L.D. 150 mm, tipo E-THRU | FH-M825 | ✔ | ✔ | ✔ | |
| O.L.D. 135 mm, tipo E-THRU | FH-M820 | - *2 | ✔ | ✔ | |
| O.L.D. 142 mm, tipo E-THRU | FH-M8010 | - *2 | ✔ | ✔ | |
| FH-M6010 | |||||
| FH-MT400 | |||||
| FH-TC500-HM | ✔ | ✔ | ✔ | ||
| O.L.D. 135 mm, tipo a sgancio rapido | FH-M9000 | - *2 | ✔ | ✔ | |
| FH-M8000 | |||||
| FH-M6000 | |||||
| FH-M4050 | |||||
| FH-M3050 | |||||
| FH-RM35 | |||||
| FH-TX505-8 | |||||
| FH-M756-A | |||||
| FH-M525 | |||||
| FH-M475 | |||||
| FH-TX506 | |||||
| FH-T610 | |||||
| FH-T3000 | |||||
| FH-TX500-8-QR | |||||
| FH-TX500-8-NT | |||||
| FH-QC400-HM | ✔ | ✔ | ✔ | ||
| FH-QC300-HM | |||||
| O.L.D. 130 mm, tipo a sgancio rapido | FH-RS300 | - *2 | ✔ | ✔ | |
| Scanalatura HG L (ROAD 12/11 velocità) |
O.L.D. 142 mm, tipo E-THRU | FH-R7070 | ✔ *1 | ✔ *1 | ✔ *1 |
| FH-RS770 | |||||
| FH-RS470 | |||||
| O.L.D. 135 mm, tipo a sgancio rapido | FH-UR600 | ✔ *1 | ✔ *1 | ✔ *1 | |
| O.L.D. 130 mm, tipo a sgancio rapido | FH-R7000 | - *2 | ✔ *1 | ✔ *1 | |
| FH-RS400 |
*1 Necessità di un distanziale basso (1,85 mm.)
*2 Potrebbero verificarsi interferenze con il deragliatore posteriore e i raggi.
Esistono tre tipi di struttura per la guarnitura CUES.
■2 pezzi
Modelli correlati: FC-6000-1, FC-U6000-2, FC-U6000-2B, FC-U4010-2, FC-U4010-2B
Installare dal lato sinistra
■HOLLOWTECH Ⅱ
Modelli correlati: FC-U8000-1, FC-U8000-2, FC-U6010-2
Installare dal lato destra
■Tipo quadrato
Modelli correlati: FC-U4000-2, FC-U4000-2B, FC-U4000-1

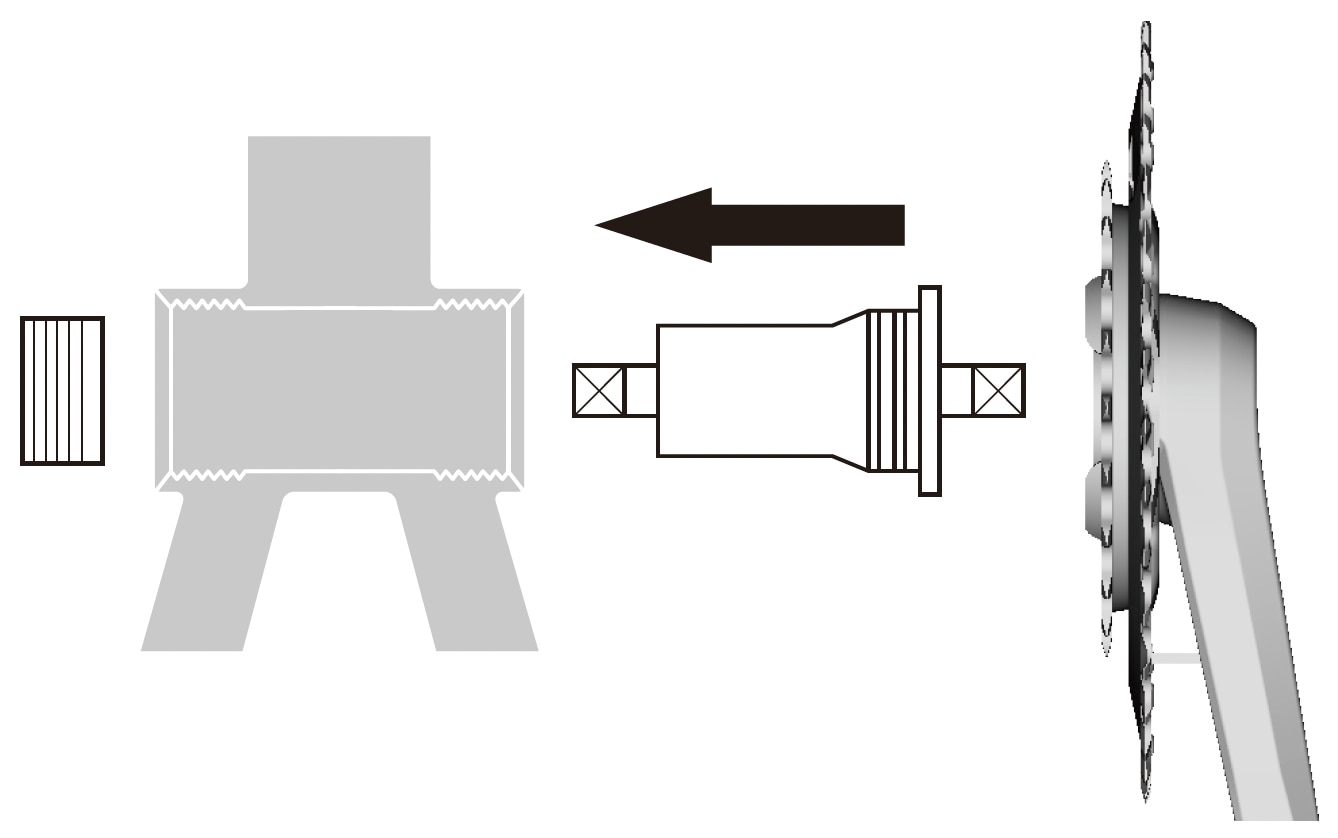

I modelli di movimento centrale aggiornati sono progettati per consentire l’inserimento dei mandrini della pedivella da entrambi i lati della bicicletta, poiché alcune guarniture CUES hanno il mandrino fissato sul braccio sinistro della pedivella.
Modelli correlati: BB-MT801, BB-MT501
La procedura per regolare la tensione del cavo per i deragliatori anteriori SIDE SWING è diversa da quella degli altri deragliatori anteriori.
Regolare il gioco tra la catena e la piastra interna.
Impostare il gioco rispettando l'intervallo indicato nella tabella.
| Modello | cassetta | Gioco | |
|---|---|---|---|
| TOP SWING | FD-U8010 / FD-U6010 | 11 velocità | 0.0 - 0.5 mm |
| 10 velocità | |||
| FD-U4000 | 10 velocità | ||
| 9 velocità | |||
| FD-U4010 | 10 velocità | ||
| SIDE SWING | FD-U6000 | 11 velocità | 0.0 - 0.5 mm |
| 10 velocità | 0,5 - 1,0mm (0,0 - 0,5mm + 6 clic in direzione B) |
||
| FD-U4000 | 10 velocità | 0.0 - 0.5 mm | |
| 9 velocità | 0,5 - 1,0mm (0,0 - 0,5mm + 6 clic in direzione B) |
||
